Dans des opérations telles que l'installation d'éoliennes, la construction de ponts et le déplacement d'équipements chimiques nécessitant des levages lourds, le bon fonctionnement des grues sur chenilles et des grues mobiles conditionne directement l'avancement du projet et la sécurité du personnel. Le crochet, élément central supportant les charges importantes, repose sur la parfaite coordination de l'articulation (élément de transmission de la force), de la tête de crochet (élément porteur) et de la poulie (élément d'optimisation du rendement). Ces quatre composants forment ensemble la boucle de sécurité de l'équipement de levage, essentielle pour résister aux charges extrêmes et prévenir les accidents. De nombreux acheteurs et équipes de levage s'interrogent : quels paramètres de qualité doivent être pris en compte pour l'articulation et la tête de crochet ? Comment choisir la poulie adaptée aux conditions de levage ? Cet article analyse les principaux aspects de l'approvisionnement des composants essentiels des grues sur chenilles et des grues mobiles selon trois axes : fonction des composants, exigences du processus et critères de sélection.

I. Quatre composantes essentielles : La « combinaison gagnante » de grues sur chenilles et de grues sur camion

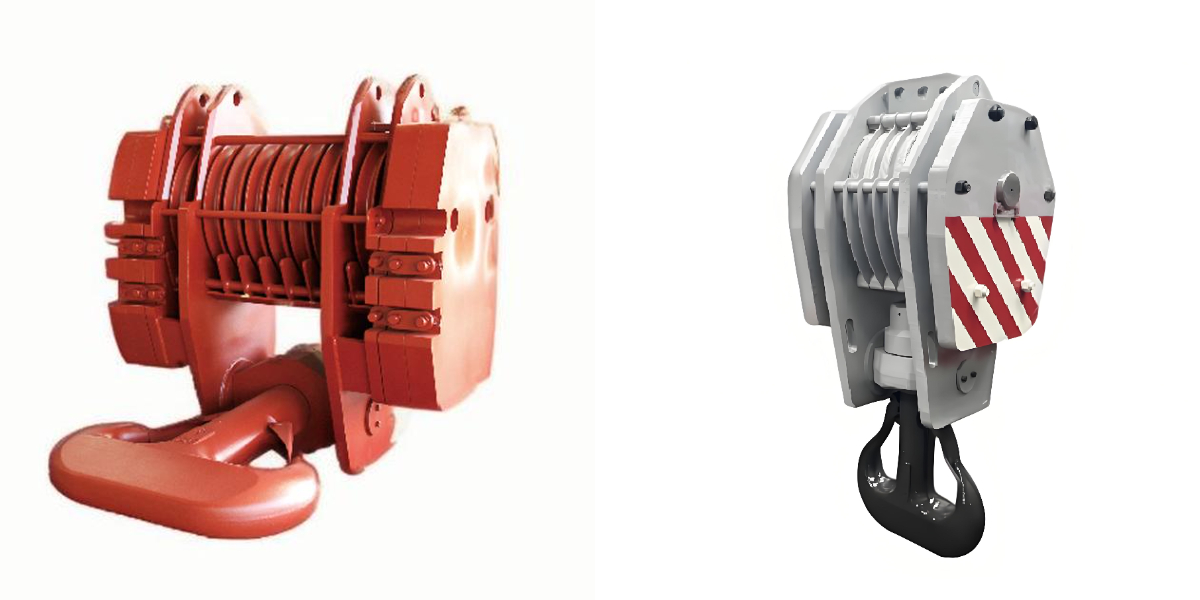

1. Ensemble crochet : Le « corps principal porteur » des opérations de levage de charges lourdes

Le crochet est l'élément central qui intègre la charnière, la tête du crochet et la poulie, supportant directement le poids total de la charge levée. Sa conception structurelle et le choix des matériaux déterminent la limite supérieure de sécurité de levage.

Il est fabriqué en acier allié à haute résistance (20CrMnTi, 35CrMo) par forgeage intégral, avec une densité de 99,9 % et une résistance à la traction de ≥1200 MPa, une limite d'élasticité de ≥950 MPa, capable de répondre facilement aux exigences de charge lourde des grues sur chenilles de classe 500 tonnes et des grues sur camion de classe 200 tonnes ;

Il intègre des dispositifs anti-détachement (tels que des dispositifs de verrouillage, des goupilles de sécurité), avec une ouverture et une fermeture flexibles et une résistance fiable aux vibrations, évitant le détachement d'objets lourds lors du levage, conformément à la norme GB 10051 « Crochet de levage » ;

Elle est divisée en assemblages à crochet simple et en assemblages à double crochet selon le scénario de levage : les grues sur chenilles sont principalement équipées d'assemblages à double crochet, avec une répartition plus uniforme de la force, adaptés aux objets lourds ultra-longs tels que les pales d'éoliennes ; les camions-grues utilisent principalement des ensembles à crochet unique, avec une structure compacte, adaptés aux besoins flexibles de levage de transfert.

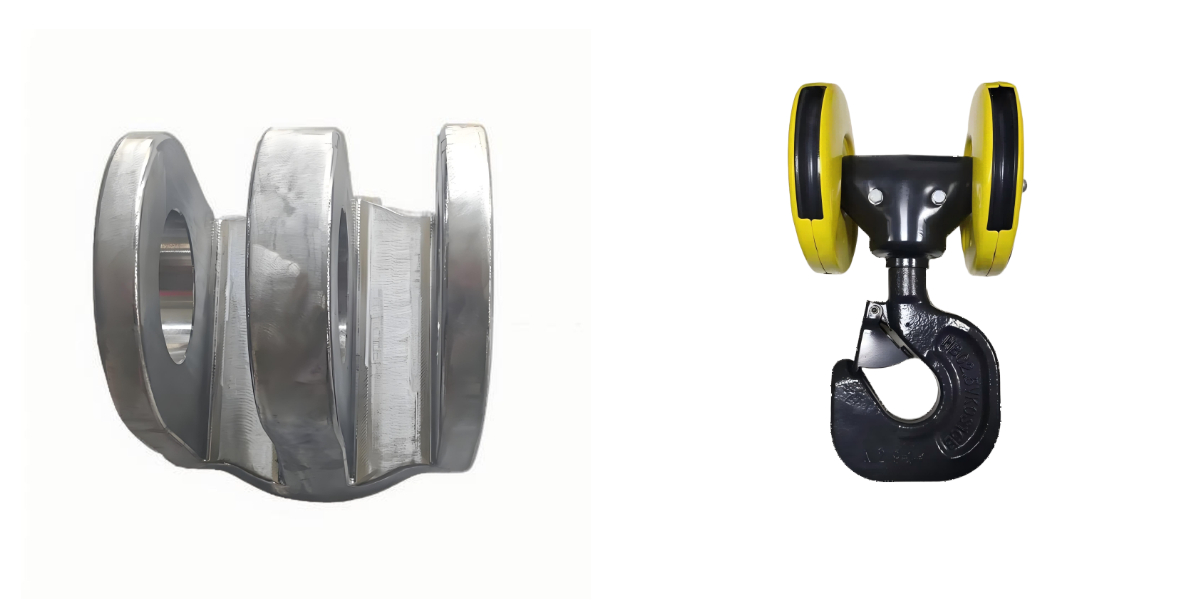

2. Charnière d'oreille : Le « moyeu de transmission de force » de l'ensemble du crochet

L'articulation à oreille est l'élément clé reliant le crochet et la flèche. Elle assure la transmission de toutes les charges lors du levage et permet une rotation flexible du crochet. Sa stabilité influe directement sur l'efficacité de la transmission.

Il est intégré par forgeage monobloc, sans points faibles de soudure, avec une résistance au cisaillement ≥800 MPa, une ténacité à l'impact (-20℃) ≥60J/cm², capable de résister à des charges d'impact instantanées lors du démarrage et du freinage du levage ;

L'alésage intérieur est associé à des roulements autolubrifiants, la surface est traitée par nitruration, la dureté atteint HRC55-60, le coefficient de frottement ≤0,08, permettant une rotation flexible sans blocage, garantissant que le crochet puisse ajuster librement l'angle sous une charge importante ;

Les charnières à oreilles des grues sur chenilles sont axées sur la résistance à la torsion (adaptées aux angles de levage sur terrain complexe), tandis que celles des grues sur camion sont axées sur la légèreté (répondant aux exigences de flexibilité pour le transfert), les deux doivent subir des tests non destructifs (UT/MT) pour s'assurer qu'il n'y a pas de fissures à l'intérieur.

3. Tête de crochet : L'élément porteur de l'ensemble du crochet

La tête du crochet est le composant qui entre directement en contact avec l'objet lourd, devant résister à des charges concentrées et à l'usure par frottement, étant le « noyau sujet à l'usure » de l'ensemble du crochet, les détails de son processus déterminent sa durée de vie :

La tête du crochet adopte un procédé de forgeage à la presse et de trempe superficielle, la courbure de la cavité du crochet est optimisée pour la conception, évitant la concentration des contraintes lorsque l'objet lourd est suspendu, la charge de rupture est plus de 3,5 fois la charge nominale (conformément aux exigences du facteur de sécurité) ;

La dureté de surface atteint HRC58-62, la résistance à l'usure est 2,5 fois supérieure à celle des pièces usinées ordinaires, lorsque l'usure de la tête du crochet dépasse la taille nominale de 10 %, elle doit être remplacée de force pour éviter une rupture par surcharge ;

Il est optimisé pour différentes conditions de travail : les têtes de crochet pour le levage d’éoliennes sont équipées de blocs antidérapants pour empêcher l’objet lourd de se déplacer sous l’effet du vent ; les têtes de crochet pour le levage de produits chimiques sont traitées anticorrosion (galvanisation + passivation), avec une résistance à la corrosion par brouillard salin de plus de 1 000 heures.

4. Poulie : Élément clé pour optimiser l’efficacité des opérations de levage. La poulie répartit la force grâce à l’enroulement du câble, réduisant ainsi l’effort de traction nécessaire au levage. Sa précision et sa résistance à l’usure influent directement sur l’efficacité et la sécurité du levage.

Le corps de la poulie est constitué de pièces forgées en alliage d'aluminium ou en acier allié et, après un traitement précis, la rugosité de surface Ra est ≤ 1,6 μm. La courbe de la rainure du câble s'adapte parfaitement au câble en acier, réduisant l'usure du câble en acier et prolongeant la durée de vie du câble ;

Les roulements utilisent des roulements à billes à gorge profonde ou des roulements à rouleaux auto-aligneurs, avec une structure étanche à la poussière. Ils peuvent toujours tourner de manière stable dans des environnements poussiéreux et humides, avec une vitesse de rotation maximale de ≥ 300 tr/min ;

Le nombre de poulies est adapté à la capacité de levage : pour les grues sur chenilles à forte capacité, on utilise 4 à 6 groupes de poulies, ce qui permet de réaliser d’importantes économies d’effort ; pour les grues à capacité légère et moyenne, on utilise 2 à 3 groupes de poulies, ce qui permet d’équilibrer efficacité et compacité structurelle.

II. Grue sur chenilles vs grue sur camion : Différences dans les conditions de fonctionnement des composants principaux

En raison des différents scénarios de travail et caractéristiques des équipements, il existe de nettes différences dans la conception et la sélection des quatre composants principaux des grues sur chenilles et des camions-grues :

III. Guide de sélection des composants essentiels : 3 points clés pour éviter les erreurs d’achat

1. Vérifier les rapports de matériaux et de processus

PrioritéChoisir des produits issus de procédés de forgeage, en exigeant des fournisseurs qu'ils fournissent des rapports d'essais de matériaux et des rapports d'essais non destructifs (contrôle par ultrasons UT, contrôle par magnétoscopie MT), en s'assurant que les broches et les crochets ne présentent ni fissures, ni inclusions, etc., avec un taux de qualification ≥ 99,8 % ;

Vérifiez que le produit est conforme aux normes industrielles : l'assemblage du crochet doit être conforme à la norme GB 10051, la poulie doit être conforme à la norme GB/T 10055, les goupilles doivent réussir les tests de résistance à la traction et au cisaillement.

2. Faire correspondre les conditions de travail et les paramètres de l'équipement

Sélectionnez le système en fonction de la capacité de levage : pour les grues sur camion de moins de 50 tonnes, choisissez un crochet de levage de capacité nominale de 100 tonnes ; pour les grues sur chenilles de plus de 100 tonnes, choisissez un système à double crochet de 200 tonnes ou plus, avec un coefficient de sécurité ≥ 3,5 ;

Adaptation aux conditions de travail extrêmes : pour les environnements à haute température (comme le levage dans les aciéries), sélectionner des composants en acier allié résistant à la chaleur ; pour les environnements côtiers exposés aux embruns salés, sélectionner des composants en acier inoxydable ou traités anticorrosion ; pour le levage en haute altitude dans les éoliennes, sélectionner des ensembles de levage avec une conception anti-vibration et anti-desserrage.

3. Mettre l'accent sur les qualifications et les cas concrets des fabricants

Privilégier les fournisseurs disposant d'une chaîne industrielle complète (fusion - forgeage - traitement thermique - usinage de précision), garantissant ainsi la constance des matériaux ;

Vérifiez si le fabricant a déjà collaboré avec des entreprises renommées du secteur des grues telles que XCMG, Sany et Zongli, si le produit a été testé pendant au moins 1 000 heures dans des conditions de fonctionnement à charge élevée, et assurez-vous de sa capacité à fournir un service après-vente efficace (fourniture de pièces détachées, conseils de maintenance, etc.).

IV. Tendances du secteur : Mise à niveau des composants essentiels vers une « haute précision et une haute technologie »

Avec le développement des équipements de levage vers des tailles et une intelligence plus grandes, les quatre composants principaux présentent trois tendances d'amélioration :

Amélioration des matériaux : Utilisation d’acier allié à ultra-haute résistance (tel que le 40CrNiMoA), permettant une réduction du poids des composants de 15 à 20 % tout en garantissant leur résistance, améliorant ainsi l’efficacité de levage de l’équipement ;

Transformation intelligente : intégration de capteurs de poids et de capteurs d’angle dans le crochet, surveillance en temps réel de la charge levée et de la posture, alarme automatique en cas de dépassement des limites, réduction des risques opérationnels ;

Traitement de précision : Optimisation de la structure porteuse des axes et de la courbe de la gorge de la poulie grâce à la technologie du jumeau numérique, avec une précision dimensionnelle jusqu’au niveau IT8, réduisant l’usure des composants et prolongeant la durée de vie.

Résumé

Les systèmes de levage des grues sur chenilles et des grues mobiles ont un impact déterminant sur l'ensemble du système. Leur performance repose sur la stabilité de la transmission de la force au niveau des axes, la fiabilité de la capacité portante de la tête de crochet et l'efficacité des poulies. Face à la demande croissante de levage de charges lourdes, le choix de composants essentiels, adaptés aux conditions de travail et de haute qualité, est crucial pour la réalisation sûre et efficace des projets.

Si vous souhaitez obtenir des informations complémentaires sur les schémas d'adaptation des composants principaux, les tableaux comparatifs des performances des matériaux pour les grues sur chenilles/grues mobiles de différents tonnages, ou les consignes de maintenance et d'utilisation des crochets, n'hésitez pas à nous contacter à tout moment ! Nous vous fournirons des produits de haute qualité conformes aux normes industrielles ainsi qu'une assistance technique professionnelle.
